機車變壓器運輸車

專業解決方案

1.垂直螺桿驅動，便攜式變壓器升降機

2.容量15.87噸，尺寸：平臺2.4m“L（沿軌道）x2.1m”W

3.低高度=0.3m，垂直行程=0.05m

4.行駛速度=約3.048m/min。

5.上升時間：約30秒

6.平臺能夠在±0.05m范圍內橫向移動

7.外形尺寸：長度=3.28m，距離中心2.13m（1.04m±0.05m）寬

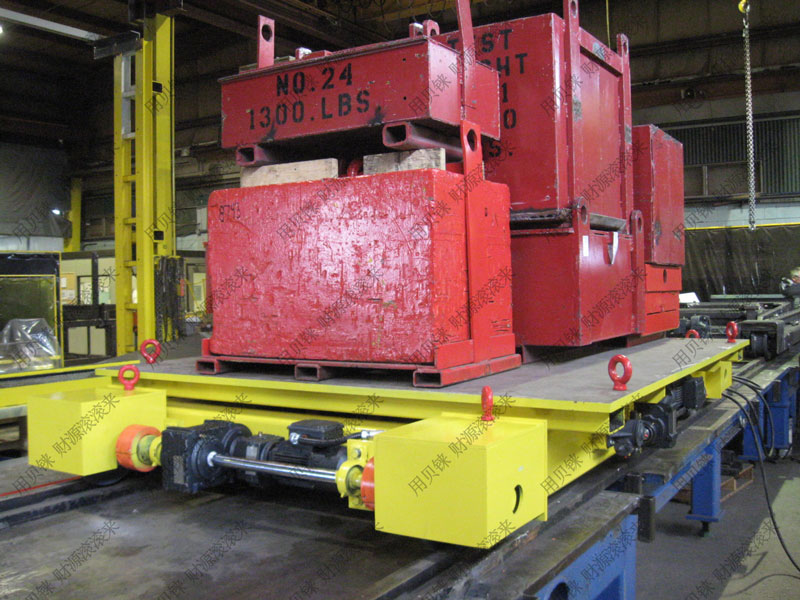

8.平臺的垂直運動由四個垂直螺旋千斤頂實現，機械同步并安裝在

中間平臺

9.通過兩個機械同步的水平螺旋千斤頂實現平臺橫向移動

10.通過一個齒輪制動電機轉動一個大車車軸，實現沿軌道行駛。車輪為單輪，

11.另外兩個車輪為惰輪和單輪

12.四個角（車輪上方）的吊耳。僅允許在平臺上無負載起吊

13包括帶輪子和手柄的便攜式手動繞線、非帶電電纜盤

概述

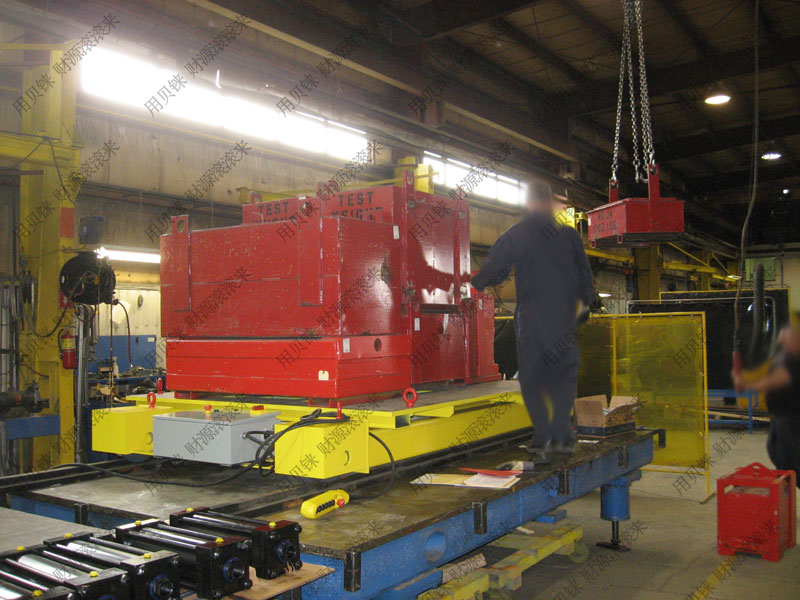

機車變壓器運輸車能夠在機車裝配設施中移動16噸機車變壓器的升降機。升降機，移動機車下方的變壓器，沿軌道橫向移動，可上下移動0.05m和橫向移動

每個方向0.05m，以幫助安裝變壓器。
