用于機器人油漆單元的剪刀式升降機

工業用途： 汽車升降定位設備

名稱： 用于機器人油漆單元的定制剪刀式升降機

類型： 單級升降機

沖動： 機械

尺寸： 6米 × 1.3米

旅行： 1.2米

能力： 3噸

概述

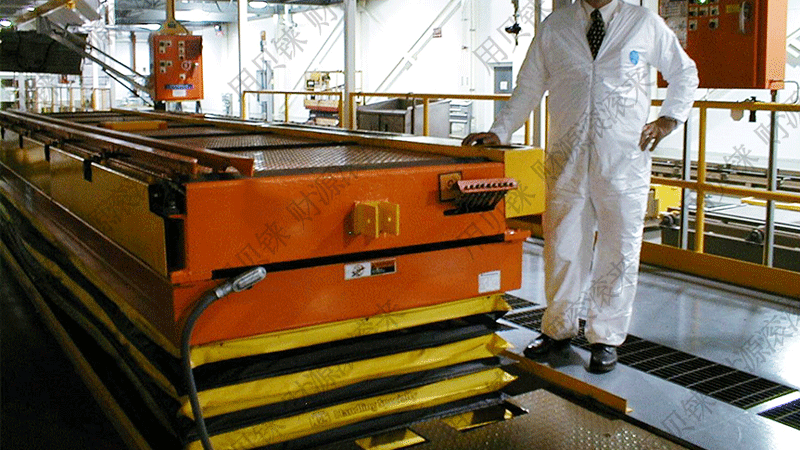

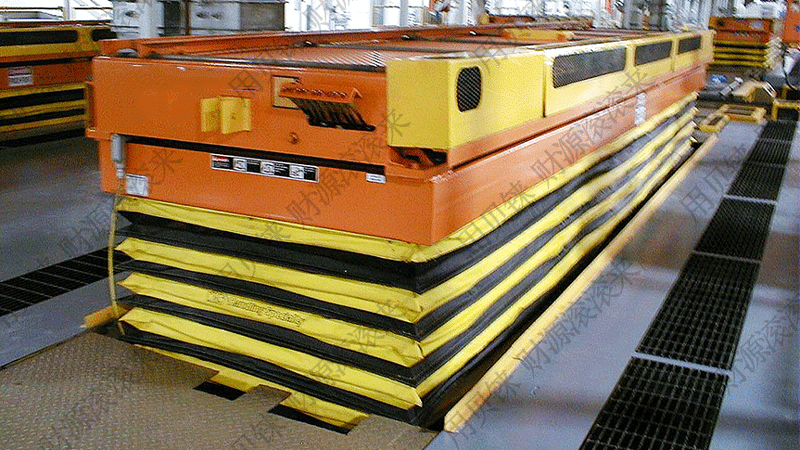

汽車制造商，為其機器人汽車涂裝設施之一定制工程、設計和制造防爆、高精度剪刀式升降機。

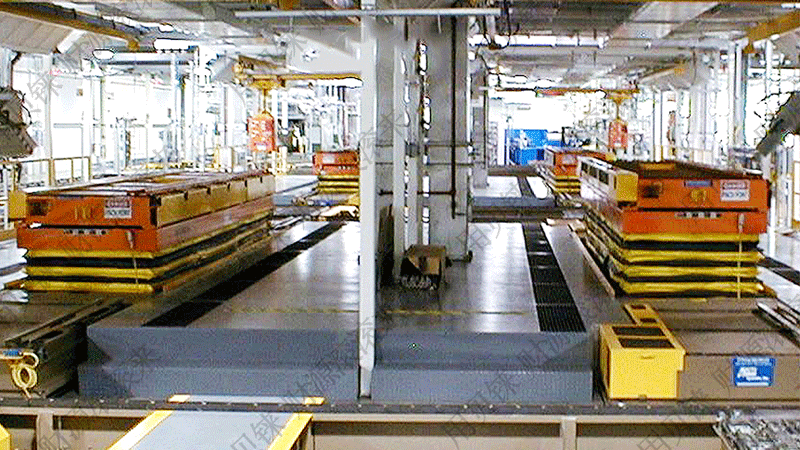

在該解決方案中，完全組裝的車身通過動力滾筒輸送機進入離線檢查室。車身被轉移到涂裝站的串聯剪刀式升降機上，以便進行檢查。剪刀式升降機的目的是為了機器人精確定位身體以進行噴漆。同步提升是通過升降機的線軸互連滾珠絲杠驅動實現的。

特征

防爆噴漆區域指定

串聯機電定制工程剪刀式升降機

精確定位，同步提升

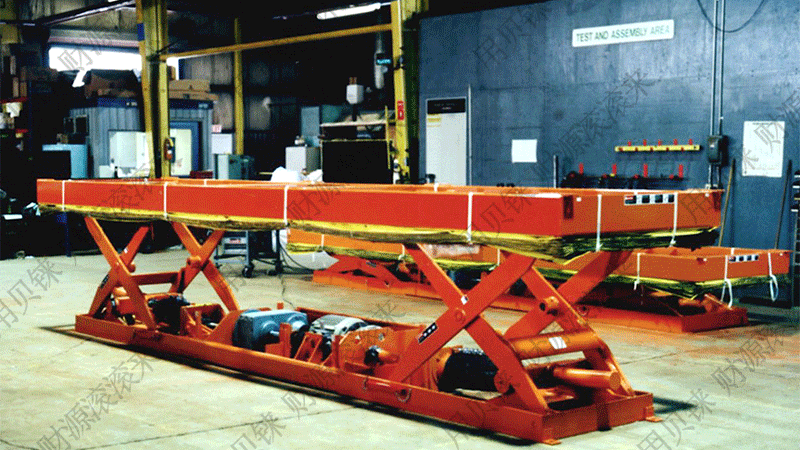

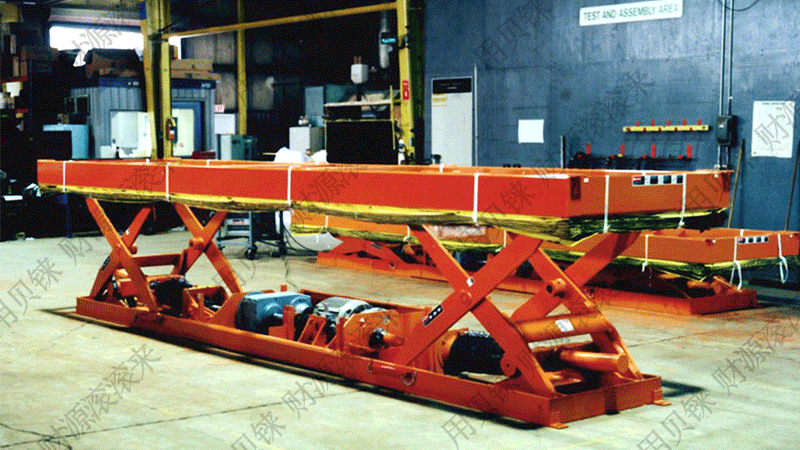

升降機是“LT”配置，兩個剪刀式升降機通過一個共同的平臺和底架端到端地連接

剪刀式升降臺為螺旋驅動系列。該系列結構緊湊，高度適應許多不同的行業，已成為物料搬運機的主力。該升降臺是一種非?？煽亢蛨怨痰臋C器，需要最少的維護。

螺旋驅動的升降機有兩種主要類別。第一種是將滾珠螺母與滾珠絲杠結合使用。這些裝置主要用于高循環應用，可在較高速度下產生低摩擦提升。第二種類型將機加工的提升螺母與 acme 螺紋相結合。這種結合產生的驅動系統本質上是自鎖的，零負載蠕變。兩個驅動器都使工作臺具有出色的可重復性，使該裝置可用于精確定位和分度，負載彈出和驗收以及自動進料應用。
