伸縮式電纜吊桿

工業 發電行業的物料搬運解決方案

型： 伸縮式電纜吊桿系統

概述

此產品是為一家大型電力公司設計和制造了兩套三個伸縮式電纜吊臂。動臂將用于將1000V電纜承載和定位到大型變壓器上方和位置，以便對其進行測試。

防撞系統和急停系統可確保最佳的工作場所安全和設備保護。防撞系統使用 PLC 和編碼器監控動臂旋轉和動臂延伸，這些編碼器經過編程，可在吊臂彼此之間的預設距離處停止移動。一旦吊桿被防撞系統停止，它只能向相反的方向移動。

特征

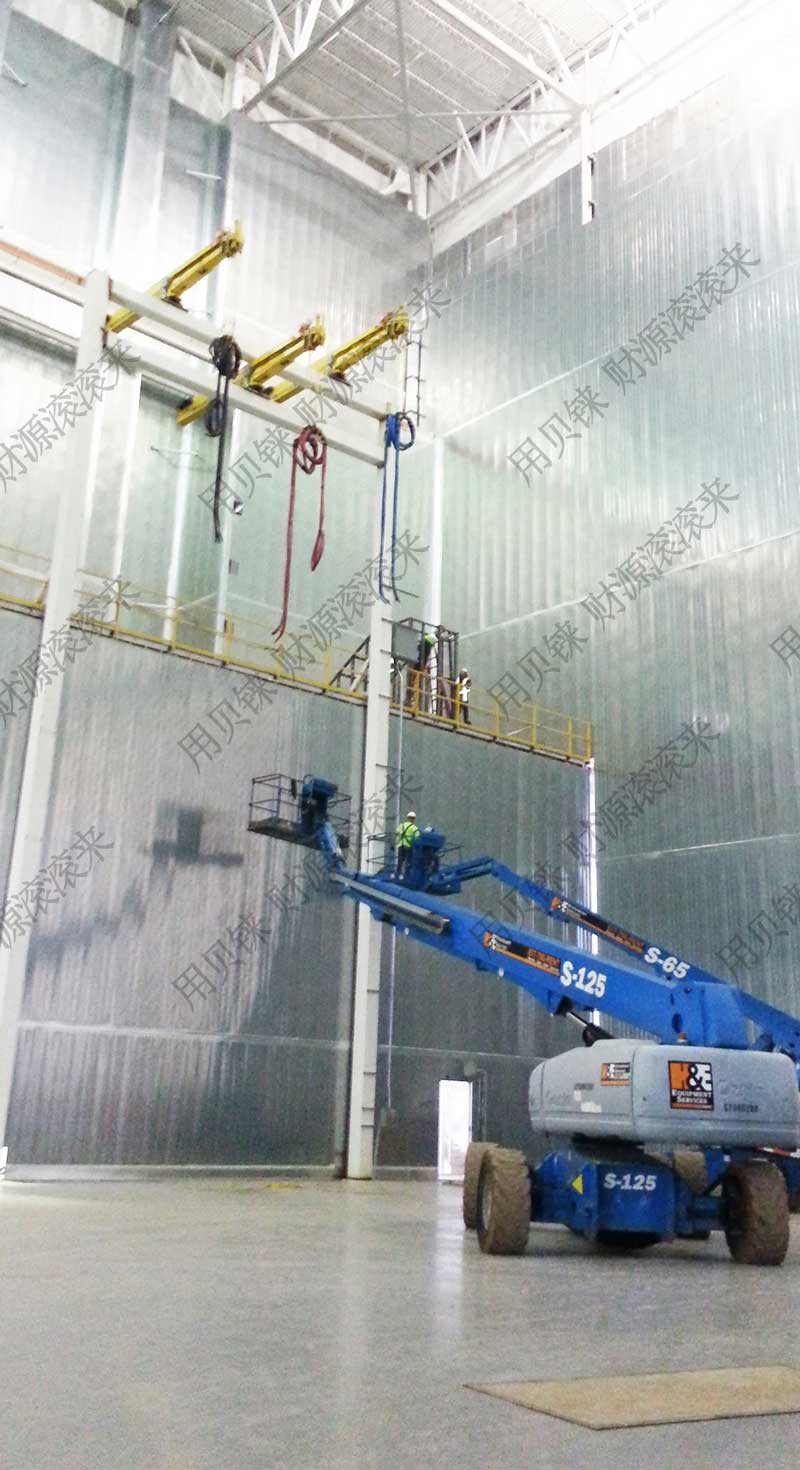

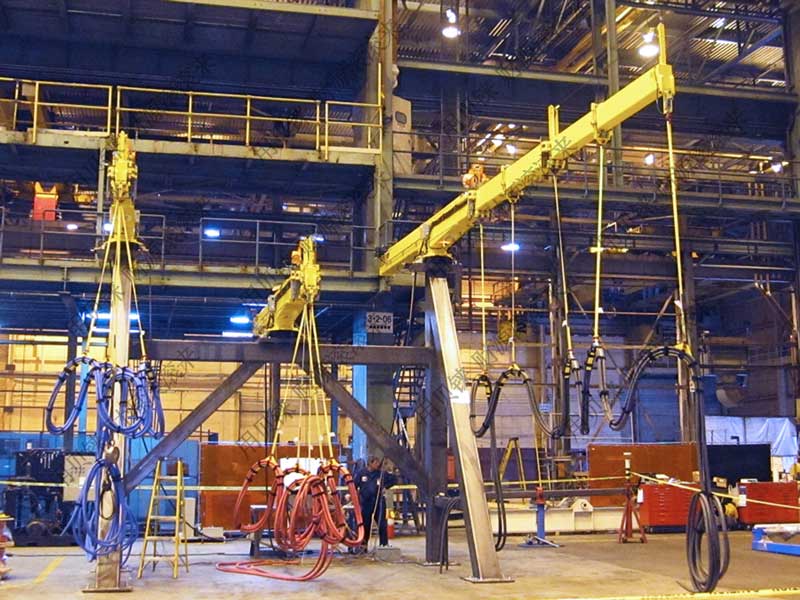

三個伸縮式電纜吊桿，用于在非常大的變壓器上方和上方攜帶和移動重型電纜，以便對其進行測試。動臂安裝在離地面約 18.28米的支撐上，從墻上延伸 10米，旋轉 +/- 40 度。

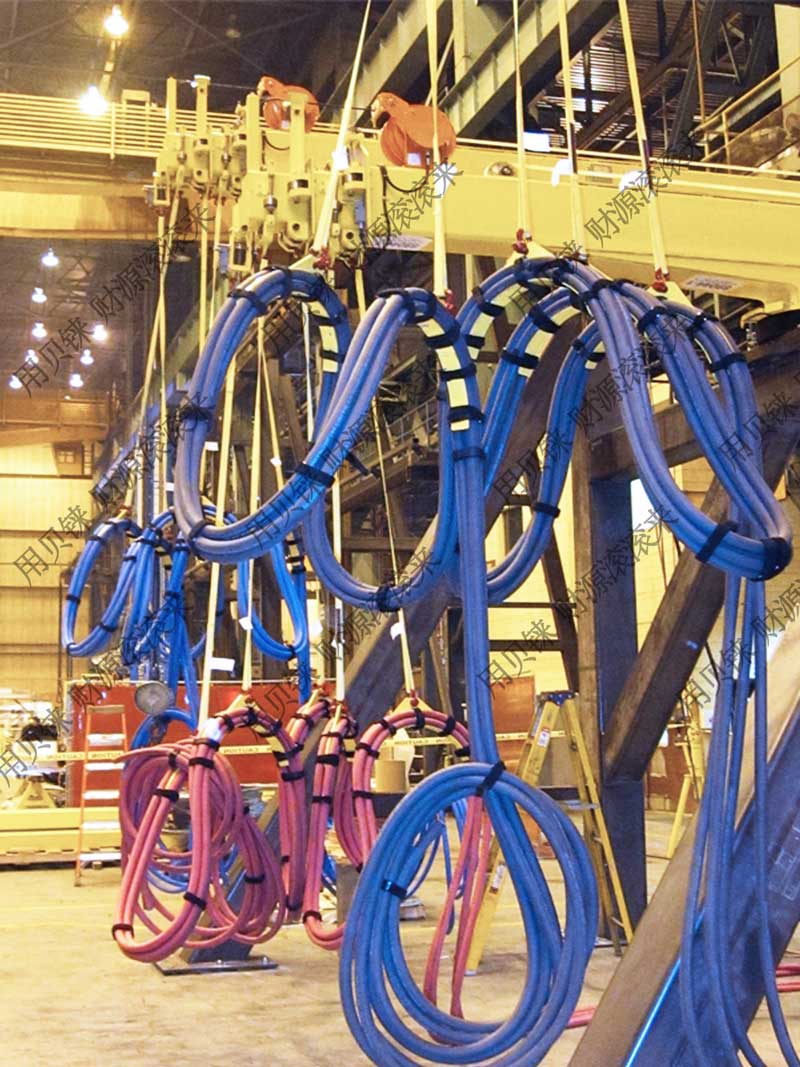

每個單元由三個（3個梁）組成：固定，中間和外部。電纜將懸掛在五（5）個衣架的橫梁下方

動臂支持 150kg的水平負載和200kg的垂直負載

包括急停和防撞系統，因此動臂不會發生碰撞

每個單元獨立可控

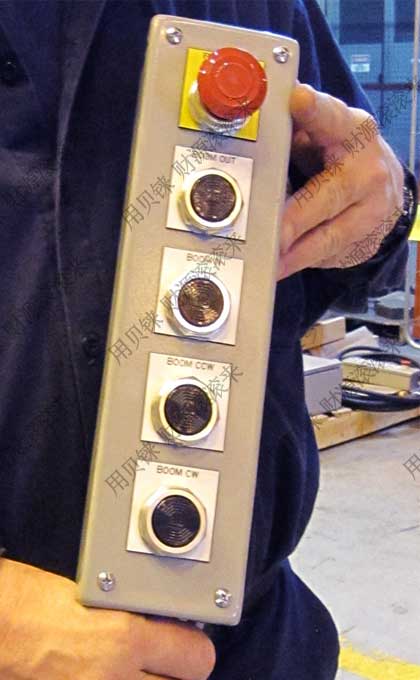

動臂由吊墜和控制面板控制
